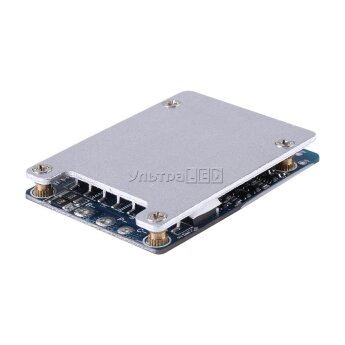

BMS Контроллер (плата защиты) 7-13S Li-Ion 24-48V, 20A
Вы получите уведомление при снижении стоимости товара на указанные Вами контакты
Цена указана за: шт
Напряжение питания: 24-48В
Выходной долговременный макс. ток: 20А
Максимальный ток зарядки: 5А
Балансировка: 30мА
Наличие светодиодной индикации балансировки: да
Over-charging voltage: 4.2-4.25V
Over-Discharge Protection Voltage: 2.45-2.55V
Размер: 66x49x10мм
Данная плата BMS универсальна и предназначена для контроля и балансировки Li-Ion элементов в сборках 7S (24в), 10S (36в), 13S (48в), применяемых например для электротранспорта. На плате присутствует светодиодная индикация балансировки каждой ячейки. Максимальный заявленный ток разряда 20а, на практике плата успешно долговременно работала на 22-23а.
Подключение проводов питания:
B- подключите к минусу аккумулятора
P- минус нагрузки
C- подключите к минусу зарядного устройства
Подключение проводов контроля напряжения:
B- ... B7+ для 24в
B- ... B10+ для 36в
B- ... B13+ для 48в
При подключении bms к аккумулятору вначале подключается толстый черный провод B-, затем тонкий черный провод B- из жгута контроля напряжения. Затем последовательно подключаются провода B1/B2/B3/B4/B5/B6/B7/B8/B9/B10/B11/B12/B13 на плюсы соответствующих элементов последовательно. Последними подключаются провода P- и C-
